Retirer les vis de l'écran et l'ouvrir doucement en soulevant le dos:

Repérer les connecteurs existants en vous aidant de la connectique de la console qui se branche dessus (on trouve facilement celle de la PSOne sur Internet):

• L'alimentation de l'écran (rouge),
• L'alimentation du rétro-éclairage (rouge, puis 2 gros fils rouge et noir),
• L'entrée vidéo (bleu fonçé),
• L'entrée son (non utilisé car mono).
• La masse (moins de l'alimentation).

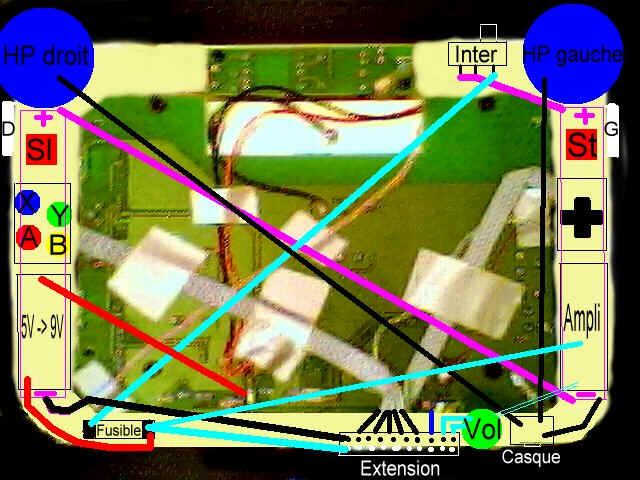

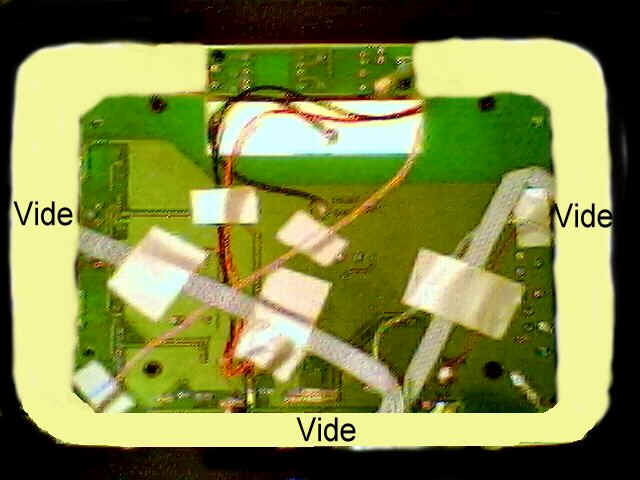

Repérer l'espace libre, notamment sur les bords, car il va falloir y caser:

• L'interrupteur,
• La croix de la manette (noir),
• Les boutons (rouge, jaune, bleu, vert, blanc),
• Les boutons Start et Select (rouge),
• Les 2 porte-piles (violet),
• Les 2 haut-parleurs (bleu),
• Le porte-fusible,
• L'ampli stéréo,
• Le convertisseur 5V en 9V,
• Le potentiomètre de réglage du volume (vert),
• La prise casque.

C'est à cette étape primordiale qu'il faut faire preuve d'imagination et d'ingéniosité pour économiser le peu d'espace disponible.

En gris (scotchés), les cables reliant directement la croix de direction et les boutons au connecteur d'extension.

Voilà, l'écran doit maintenant être prêt à recevoir les éléments complémentaires.

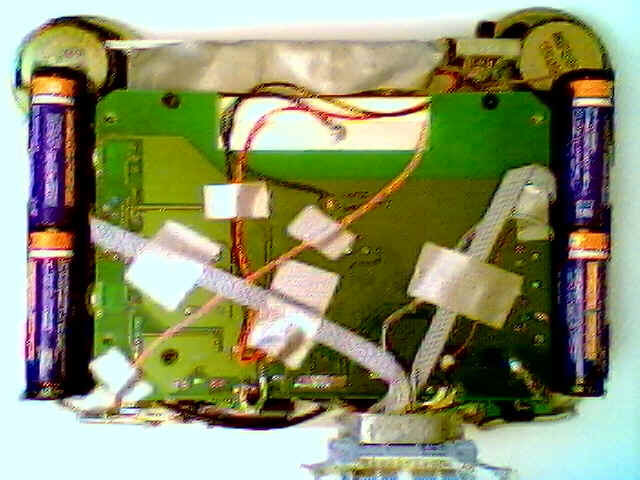

Vues de dos:

Résultat final:
