• Connecteur d'extension: c'est lui qui accueillera les cartes mères des différentes consoles (une à la fois). Il s'agit d'un connecteur classique de 20 broches. Il en faut un mâle (en U avec extracteur) sur la Phenix et un femelle (à sertir) pour chaque carte mère de console.

Positionner le connecteur mâle en bas de l'écran, broches vers le haut et picots vers vous. L'encoche est positionnée vers le bas.
Relier un fil noir à la masse de l'alimentation et à tous les points "Gnd".
Relier un fil rouge au fusible et au point "+5V".
Relier les 2 cables en nappe de 6 conducteurs de la croix de direction et des boutons aux points "A", "B", "X", "Y", "Sel" (Select) et "R" (Droite) d'une part, et "Str" (Start), "L" (Gauche) et les 4 flèches d'autre part.
Relier un fil jaune à l'entrée vidéo de l'écran et au point "V".
Relier un fil vert à l'entrée son gauche de l'ampli (préfiltre, 15k) et au point "AL" (Audio left).
Relier enfin un fil bleu à l'entrée son droit de l'ampli (préfiltre, 15k) et au point "AR" (Audio right).
J'ai en plus recouvert les broches ainsi soudées d'un morceau de ruban adhésif de chaque coté.

Prendre un des connecteurs femelle. L'encoche est positionnée vers le bas et la cable doit sortir par le haut. Retirer la barre coulissante du haut (pas celle au dessus des picots). Couper un bout de cable en nappe de 25 cm et 10 conducteurs et le glisser entre les picots et l'autre barre. Serrer délicatement (attention, la barre est très fragile, en particulier les 2 attaches de chaque coté) avec de grosses pinces ou donner un coup de marteau large pas trop fort. Couper au cutter le cable qui dépasse vers le bas.

Voir les étapes sur les consoles pour plus de détails.

• La prise casque: il s'agit d'un simple jack stéréo femelle 3,5 mm avec coupure de contacts (ce qui permet de couper le son des haut-parleurs lorsqu'un casque est enfiché).

Percer un trou dans le bord inférieur droit de l'écran du diamètre de la partie ronde de la prise. La coller pattes en l'air et serrer l'écrou (facultatif). Celle que j'ai utilisée provient du socle de l'écran, elle comporte un bout de circuit imprimé (vert) et les pattes sont alignées.
Relier un fil vert au haut-parleur gauche et au point "HP left".
Relier un fil vert à la sortie gauche de l'ampli (- du 47uF) et au point "Ampli left".
Relier un fil bleu au haut-parleur de droite et au point "HP right".
Relier un fil vert à la sortie droite de l'ampli (- du 47uF) et au point "Ampli right".
Lorsqu'un casque est inséré, il doit y avoir contact entre la prise mâle du casque et les broches "Ampli left" et "Ampli right".

Voir l'étape "Son" pour plus de détails.

• (Non implémenté) La prise sortie vidéo+son: en entrée et/ou en sortie. Elle permet de relier la Phenix à un TV par la prise Péritel. Le TV doit être commuté manuellement (télécommande) sur AUXiliaire (chaîne 0).
• (Non implémenté) La prise entrée vidéo+son: Cela permet d'utiliser l'écran et les haut-parleurs de la Phenix pour visionner des films (caméscope, DVD).
• (Non implémenté) La prise alimentation extérieure: pour pouvoir brancher un transfo extérieur en cas d'utilisation prolongée. Nécessite un circuit complémentaire pour stabiliser la tension.

Connecteur mâle vue face aux picots:

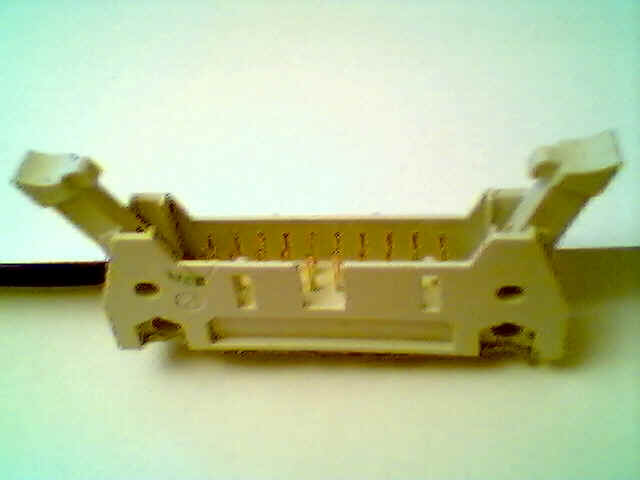

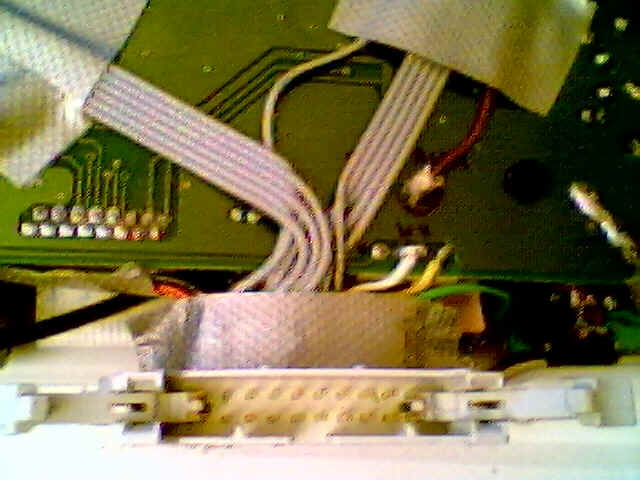

Connecteur d'extension mâle en U et une fois soudé:

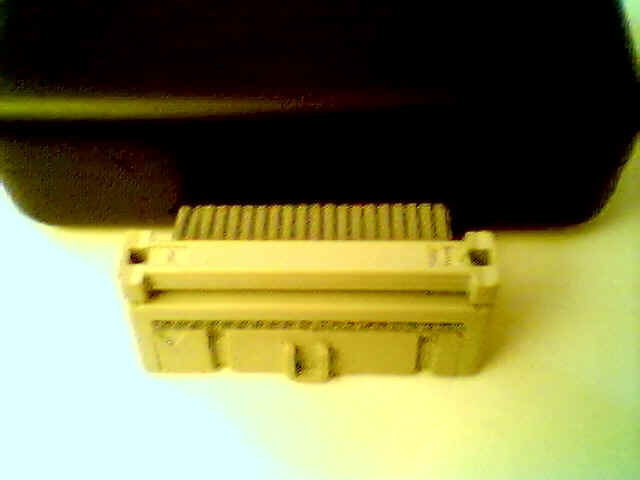

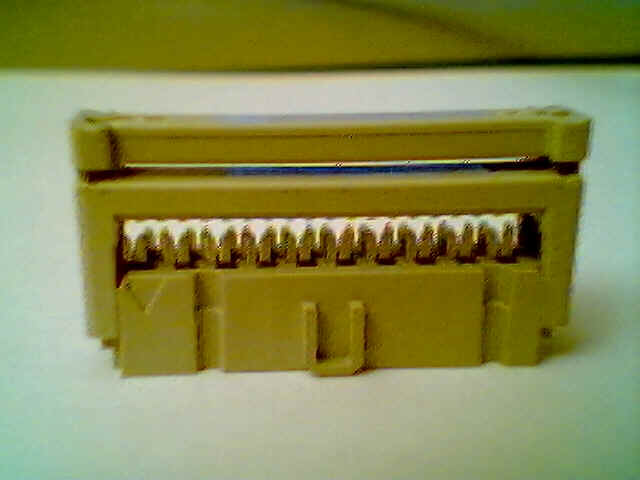

Connecteur d'extension femelle à sertir et une fois serti:

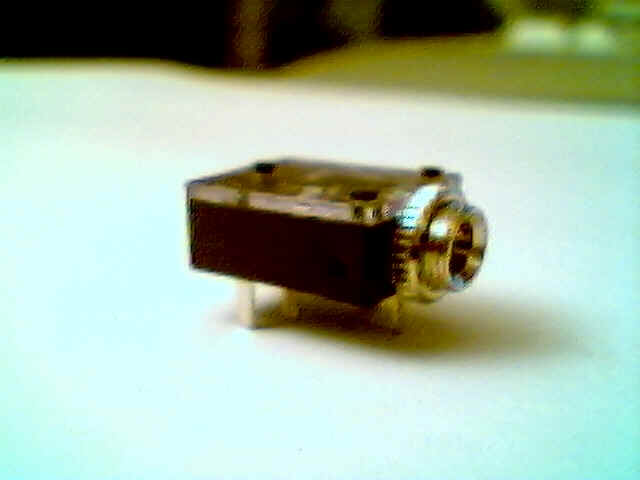

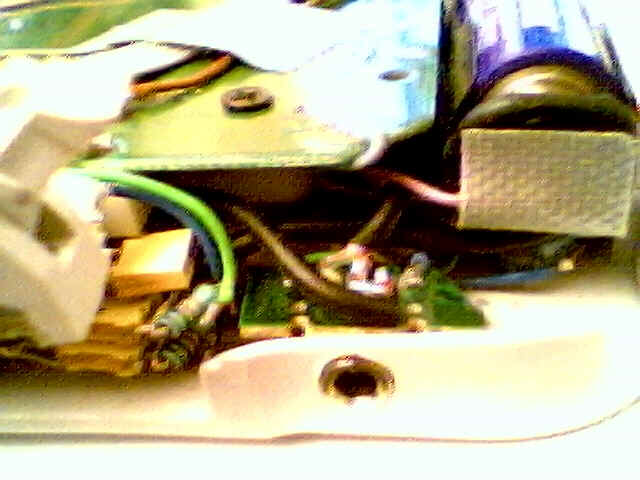

Prise casque et la prise implémentée dans l'écran pattes en l'air:

Brochage vue de dessus:
