Etape 4 (suite): Portes-piles et liaisons.

This page in english

Page principale...

  • Mise en place des porte-piles:

Découper dans la manette SNES ou dans le socle de l'écran, une pièce de plastique plate comportant au moins 2 picots.
Coller cette pièce sur le circuit imprimé recouvrant les boutons.
Poser le porte-pile au milieu, ressort vers le bas et repérer l'emplacement des picots.
Percer dans le porte-pile les trous correspondants.
Visser (pas trop fort) le porte-pile à l'aide de petites vis récupérées. Attention à ce que leur tête ne dépasse pas trop, sinon l'accu aura du mal à s'enfoncer.

Procéder de la même façon de l'autre coté.

























  • Pose de l'interrupteur:

Faire une découpe rectangulaire en haut à droite, ni trop prêt du circuit du rétro-éclairage, ni trop prêt du bord (garder de la place pour le haut-parleur).
Coller l'interrupteur (attention que la colle ne rentre pas dedans).




  • Mise en place du porte-fusible:

Coller le porte-fusible en bas à gauche de l'écran.
Insérer un fusible de 4A.









  • Les liaisons:

Relier le bas du porte-pile de gauche aux différentes masse: connecteur d'extension, ampli son, élevateur de tension (trait noir).
Relier le haut du même porte-pile au bas du porte-pile de droite (trait violet).
Relier le haut du porte-pile de droite au 2 pattes de gauche de l'interrupteur (c'est plus pratique d'avoir à l'éloigner du haut-parleur pour mettre en marche) (trait violet).
Relier la patte de gauche de l'interrupteur à la partie gauche du porte-fusible (trait bleu clair).
Relier la partie droite du porte-fusible aux différentes alimentation en +5V avec du fil rouge: connecteur d'extension, ampli son, élevateur de tension (traits rouge et bleu clair).

Voilà, nous disposons maintenant d'une alimentation pour les cartes des différentes consoles et pour l'écran.

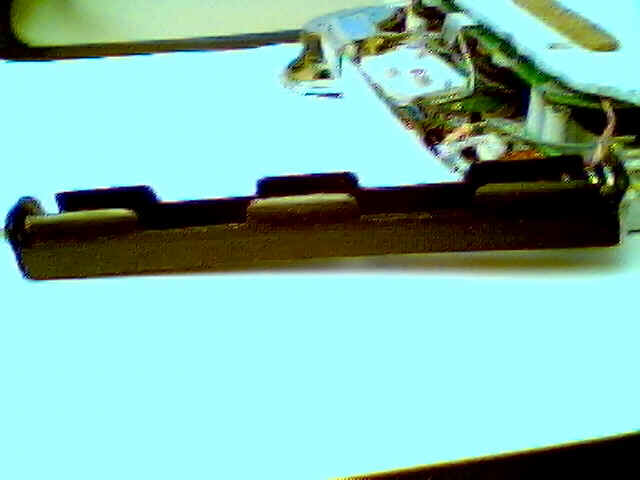

Porte-pile:

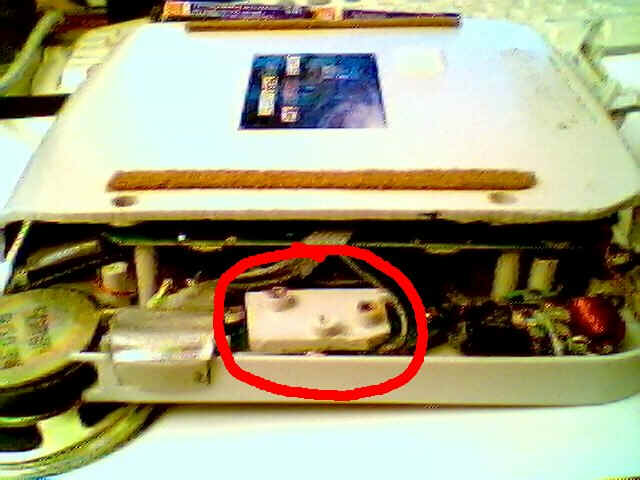

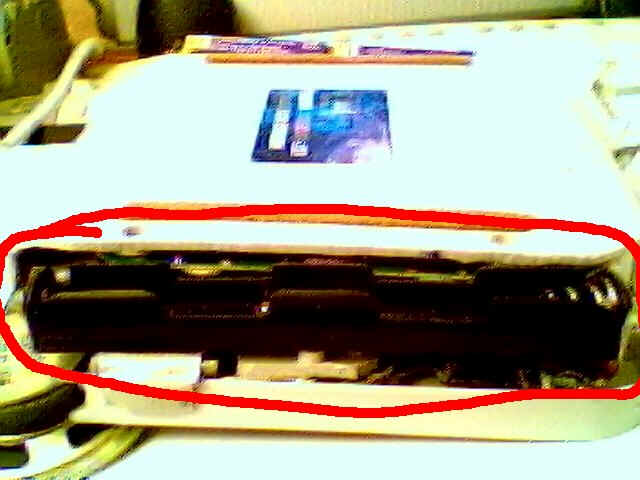

Support collé et porte-pile vissé:

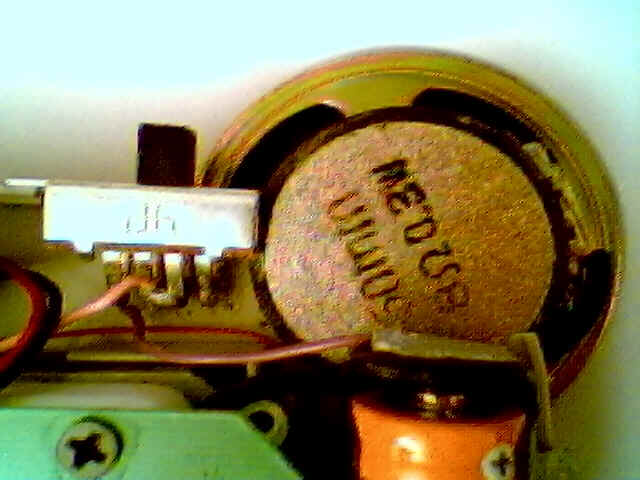

L'interrupteur:

Le porte-fusible:

Les liaisons:
